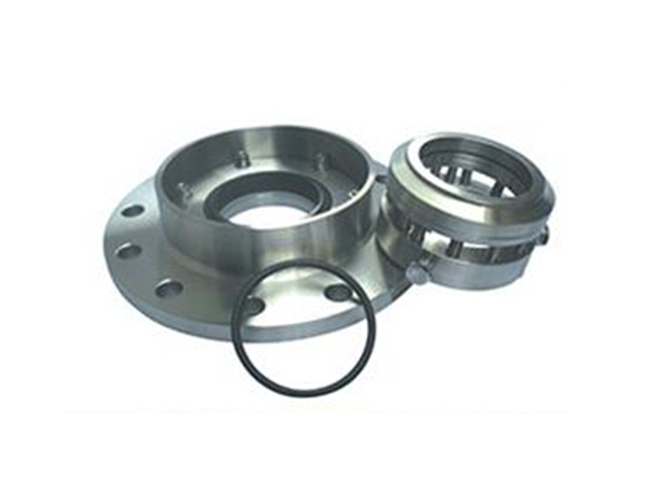

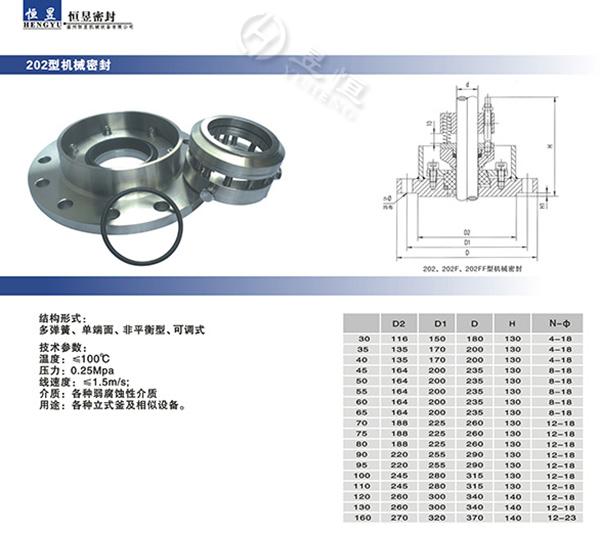

202型釜用機械密封

立即咨詢

202型釜用機械密封的拆卸步驟

拆卸步驟與安裝步驟相反進行，提要如下:

1、釜用機械密封釜內介質卸壓，軸停止旋轉且密封油路關閉后，開始拆除密封箱體與外界連接的管

2、拆除凸緣中間的兩塊半環，然后用螺栓將軸提住(因&2>&1，故可將軸提起);卸開軸承箱蓋上方的圓螺母、墊圈;再均勻松開凸緣處螺栓螺母;如軸不能下滑則利用凸緣上的頂絲孔將軸推下(注意軸下移高度設計為b毫米);這時軸和葉輪重量完全靠油杯支承。

3、卸開密封箱法蘭上的大小螺栓。

4、釜用機械密封的拆卸密封箱體:

(1)如減速機為普通型式，密封箱上方又采用短軸或半凸緣夾殼聯軸節時，則應先將短軸或半凸緣夾殼聯軸節移出，然后再將密封箱體吊出放置恰當。

(2)如減速機為普通型式，密封箱上方又未設置短軸等可獲得“一段空間”的結構，此時應先將減速機連同機架一起吊走，然后再利用箱體吊鉤和鋼絲將箱體吊出。

(3)如減速機出軸可以抽芯，則應先將減速機短軸吊出(如短軸上的凸緣聯軸節移出困難，可先將短軸吊起一定高度夾住，然后用工具設法拔出)，再利用箱體吊鉤和鋼絲將箱體吊起。當箱體吊離密封軸端時，可用支架墊在密封軸的頂端臨時支持箱體重量，然后拆去軸承箱蓋上直徑方向的任意兩個螺栓，再利用另備的臨時吊盤，依靠另備的兩個長螺栓與箱體連接的吊盤將箱體吊Zhi減速機底部，利用兩根長螺桿(另備)將箱體吊架和減速機體聯結牢固(減速機機體底側預先設有和吊架孔的大小、間距相當?shù)膬蓚€螺孔)。注意:密封箱體吊出時，上部靜環仍嵌在箱體的凹槽內，應取出保存，避免損壞。

5、松開上部推環的緊定螺釘，沿軸端取出上推環，上動環組件。

6、取出隔環。

7、取出鍵。

8、擰緊下推環的軸向螺釘，然后再松開下推環的徑向螺釘，Zui后取出下推環，下動環組件，這樣可以避免彈簧力引起緊定螺釘對軸表面的損傷。

9、拆開壓環、下靜環等。Zhi此，拆卸工作完畢。然后注意檢查各零件損壞部位或安裝不當之處，立即維修。對于靜環端面的磨損，如磨損量在1.5毫米以內，則端面經研磨后仍可使用，不然的話應棄舊換新。
